Stromingschakelaren

Edelstahl
3-teilig
Entlüftungsstopfen
Innengewinde 1"
Max. 20 bar / 120°C
Höhe 350 mm

Max. 350 bar, 45 l/min 80°C

Einbau Lage unabhängig
Kabel 1.200 mm
250 V.10 A
Einschaltstrom 20 A (Öffner) und 15 A (Schliesser)
1,5 l ein. 0,8 l aus
Max. 350 bar / 45 l/min / 80°C
Eingang 3/8" IG
Ausgang 3/8" IG

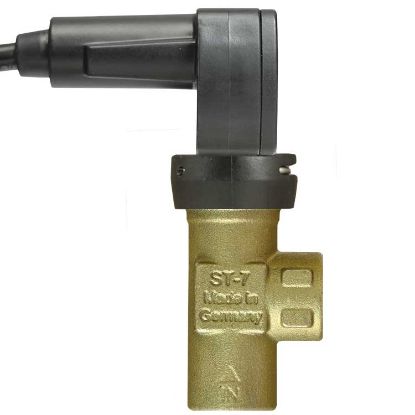

Es handelt sich hier um eine komplett neu entwickelte Version des Strömungswächters mit einem ganz neuen Wirkprinzip.
Denn anstelle der üblichen hochempfindlichen REED-Kontakte mit kleinen Schaltleistungen wird hier ein robuster, industrieller Micro-Schalter eingesetzt.
Dieser macht es möglich, deutlich höhere elektrische Leistungen bei dennoch längerer Lebensdauer zu schalten. Die elektrischen und wasserhydraulischen Komponenten des Strömungswächters sind vollständig voneinander getrennt.
Der Aufbau des Strömungswächters erlaubt, die elektrischen Bauteile unabhängig von den hydraulischen Komponenten in der Serienfertigung zu installieren. Beim Zusammenfügen von Chassis und Schaltkasten werden die beiden Teile des Strömungswächters wieder miteinander verbunden.
Konstruktionsbedingt können kleine Schaltpunkte trotz großer maximaler Wassermengen realisiert werden.
Der Druckverlust im Strömungswächter beträgt bei 30 l/min nur etwa 1,5 bar.

Kabel 3500 mm. Schwimmer ohne Bohrung

Schwimmer (Messing) ohne Bohrung
Einbau senkrecht
Kabel 3.500 mm
Kontakt 1 A - 250 V
0,5 l ein. 0,1 l aus
Max. 600 bar / 30 l/min / 80°C
Eingang 3/8" IG
Ausgang 3/8" IG

Kabel 1200 mm. Schwimmer mit Bohrung

Schwimmer mit Bohrung
Einbau senkrecht
Kabel 1.200 mm
Kontakt 1 A - 250 V
3,3 l ein. 1,8 l aus
Max. 600 bar / 30 l/min / 80°C
Eingang 3/8" IG
Ausgang 3/8" IG

Kabel 1200 mm. Schwimmer ohne Bohrung

ST-505 Edelstahl
Schwimmer (Messing) ohne Bohrung.
Einbau senkrecht.
Kabel 1.200 mm.
Kontakt 1 A - 250 V.
0,5 l ein. 0,1 l aus.
Max. 600 bar / 30 l/min / 80 °C.
Eingang 3/8"IG
Ausgang 3/8"IG

Kabel 3500 mm. Schwimmer mit Bohrung

ST-505 Edelstahl
Schwimmer mit Bohrung.
Einbau senkrecht.
Kabel 3.600 mm.
Kontakt 1 A - 250 V.
3,3 l ein. 1,8 l aus.
Max. 600 bar / 30 l/min / 80 °C.
Eingang 3/8"IG
Ausgang 3/8"IG

Kabel 3500 mm. Schwimmer ohne Bohrung

Schwimmer (Messing) ohne Bohrung
Einbau senkrecht
Kabel 3.500 mm
Kontakt 1 A - 250 V
0,5 l ein. 0,1 l aus
Max. 600 bar / 30 l/min / 80°C
Eingang 3/8" IG
Ausgang 3/8" IG

Einbau senkrecht

Schwimmer mit Bohrung
Einbau senkrecht
Kabel 1.200 mm
Kontakt 1 A - 250 V
3,4 l ein. 2,9 l aus
Max. 350 bar / 30 l/min / 80°C
Eingang 3/8" IG
Ausgang 3/8" IG

Einbau senkrecht

ST-5
Schwimmer ohne Bohrung.
Einbau senkrecht.
Kabel 1.200 mm.
Kontakt 1 A - 250 V.
0,3 l ein. 0,17 l aus.
Max. 350 bar / 30 l/min / 80 °C.
Eingang 3/8"IG
Ausgang 3/8"IG

Einbau lageunabhängig

Schwimmer mit Bohrung.
Einbau lageunabhängig.
Kabel 1.200 mm.
Kontakt 1 A - 250 V.
5,2 l ein. 4,2 l aus.
Max. 350 bar / 30 l/min / 80 °C.
Eingang 3/8"IG
Ausgang 3/8"IG ~

Einbau senkrecht

ST-5 High-Flow
Schwimmer mit Bohrung
Einbau senkrecht
Kabel 1.200 mm.
Kontakt 1 A - 250 V
5,2 l ein. 4,2 l aus
Max. 210 bar / 60 l/min / 80°C
Eingang 1/2" IG
Ausgang 1/2" IG

Schwimmer 12,3 mm
1,8 l ein. 1,4 l aus.

HF 8,6 l/min

ST-5 High-Flow
Schwimmer ohne Bohrung
Einbau lageunabhängig
Kabel 1.200 mm.
Kontakt 1 A - 250 V
8 l ein. 6,5 l aus
Max. 210 bar / 60 l/min / 80°C
Eingang 1/2" IG
Ausgang 1/2" IG

Kabel 1200 mm. Schwimmer ohne Bohrung

Schwimmer ohne Bohrung
Einbau senkrecht
Kabel 1.200 mm
Kontakt 1 A - 250 V
2,2 l ein. 1,6 l aus
Max. 600 bar / 30 l/min / 80°C
Eingang 3/8" IG
Ausgang 3/8" IG
